Видеоинспекционные (телеинспекционные) системы ВИС (многофункциональные)

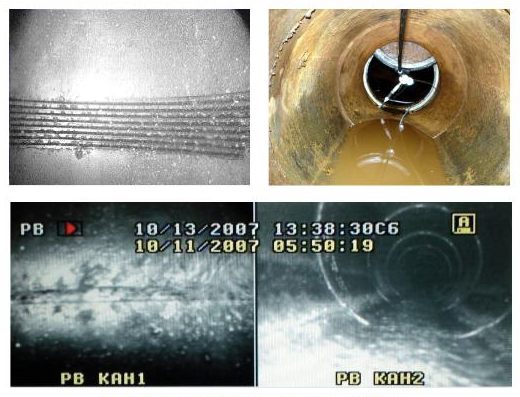

Видеоинспекция (телеиспекция) – это процесс обследования внутреннего состояния трубопроводов, других инженерных систем при помощи цветной цифровой видеокамеры. Видеоинспекция (телеинспекция) стала неотъемлемой диагностикой систем теплоснабжения, водоснабжения и водоотведения, вентиляции и кондиционирования. Видеоинспекция (телеиспекция) проводится с целью диагностики трубопроводов – состояния их стенок, выявления скрытых дефектов, засоров и посторонних предметов.
Осмотр, диагностика и контроль
Видеоинспеционные (телеинспекционные) системы позволяют провести осмотр,
диагностику и контроль состояния водонапорных скважин, колодцев, различных танков, емкостей, трубопроводов водо- и теплоснабжения, канализационных сетей, вентиляционных шахт, подземных участков трубопроводов тепловых сетей, кабельных каналов и т. п. Видеоинспекционная камера проталкивается по трубе с помощью жесткого кабеля либо прутка. Изображение с камеры передается на монитор и записывается на встроенный цифровой носитель.
Ранее обследование трубопроводов невозможно было провести без частичной вырезки трубы. Оборудование ВИС-15 и ВИС-10 для видеоинспекции (телеинспекции) позволяет избежать этих трудоемких работ и сразу начать процесс обследования.
Оптимальная эффективность

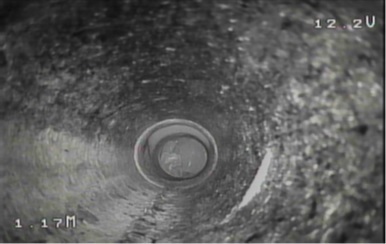

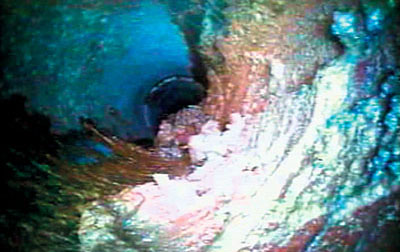

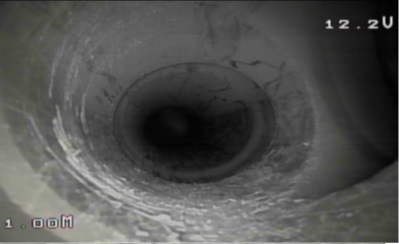

Для обследования канализации телеинспекция (видеоинспекция) является самым эффективным способом диагностики. Видеоинспекция (телеинспекция) позволяет вовремя заметить и ликвидировать такую проблему, как засор канализации. Также современная телеинспекция труб и видеодиагностика труб позволяют выявить разрушения в верхнем своде коллектора. С помощью телеинспекции можно выбрать оптимальный способ ремонта для каждого конкретного случая.
Телеинспекция (видеоинспекция) строительных объектов Повсеместно в России внедряется обследование трубопроводов и диагностика трубопроводов при сдаче строительных объектов. Видеоинспекция (телеинспекция) проводится в трубопроводах водоснабжения и водоотведения. Кроме обнаружения мусора и посторонних предметов в трубах, телеинспекция позволяет найти некачественные стыковки на участках сварного соединения и механические повреждения трубопроводов.
Телеинспекция (видеоинспекция) с целью контроля
Если в трубах была проведена механическая или гидродинамическая чистка, обследование с помощью телеинспекции может проверить качество этой очистки. Диагностика трубопроводов водоснабжения позволяет найти утечку магистральных трубах канальной прокладки. Без системы телеинспекции (видеоинспекции) не обойтись на магистралях в большом городе, где из-за интенсивного движения раскопка трубопроводов затруднена.

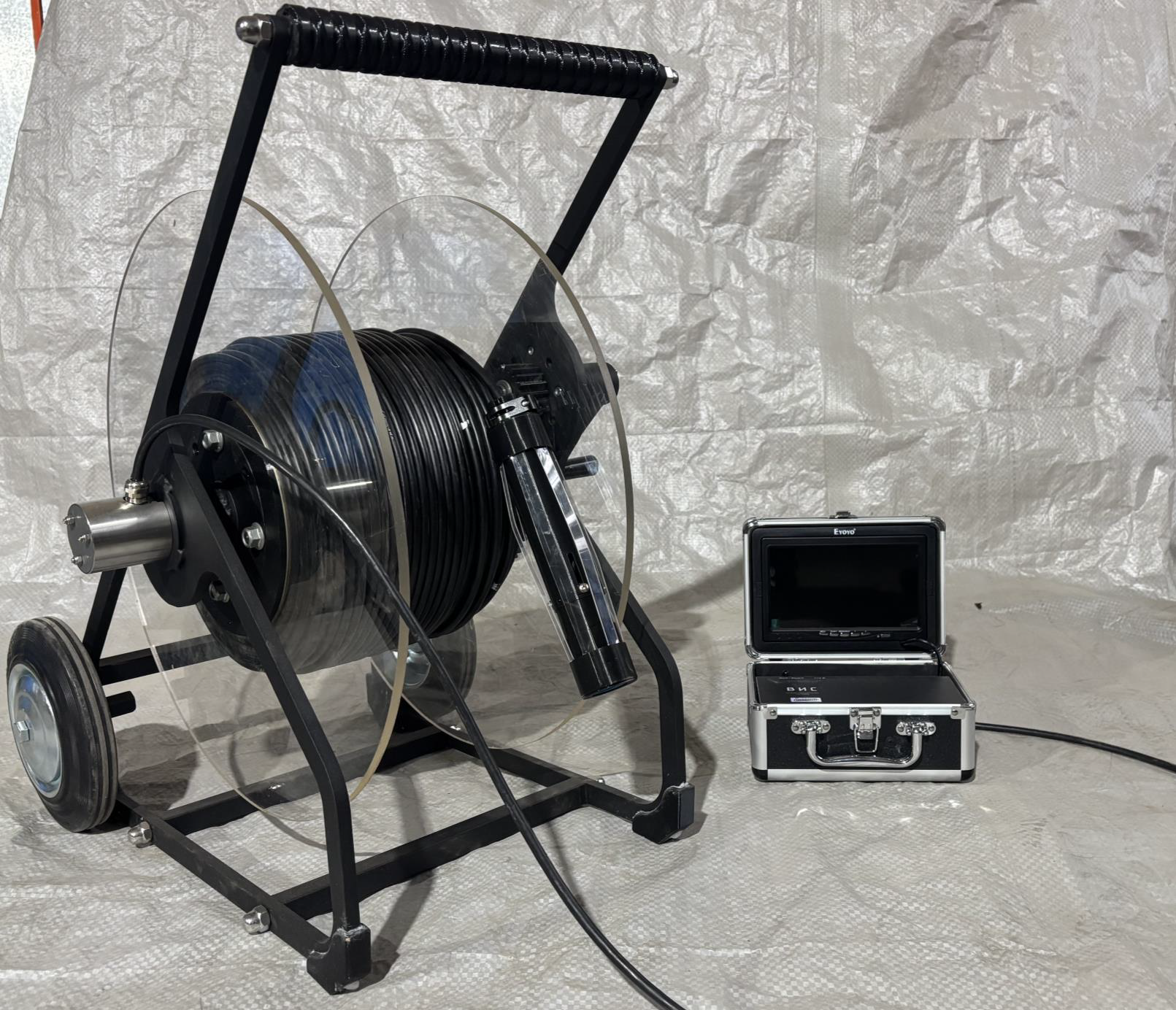

ВИС-200 Видеоинспекционная (телеиспекционная) система для осмотра скважин на воду
- осмотра и диагностики глубинных скважин на воду,колодцев, систем водоснабжения и канализации диаметром от 65 мм и глубиной до 200 м и более.
Видеоинспекционная система ВИС-200 может оснащаться несколькими видами камер
Герметичный корпус видеокамеры для телеинспекции (видеоинспекции) разработан ООО Р-техно и отличается вынесенными сверхяркими светодиодами, обеспечивающими «темную зону» до передней границы резко изображаемого пространства видеокамеры, что позволяет значительно улучшить качество изображения
Улучшение качества картинки особенно заметно в мутной или с пузырьками воздуха воде.
КОМПЛЕКТАЦИЯ
- цветная видеокамера высокого разрешения в герметичном корпусе с 2 сверхяркими светодиодами, выдвинутыми вперед камеры, угол обзора камеры 170°, габарит видеокамеры по светодиодам 56 мм ;
- пульт дистанционного управления видеорегистратором и просмотром видеофайлов со встроенным жидкокристаллическим цветным монитором 7”;- штатив-тренога (трипод)
- видеорегистратор с функцией просмотра и записи на flash-носитель;
- съемные центраторы различных диаметров;
- аккумулятор 12 В, 4.5 А·ч;
- зарядное устройство (двухшаговая процедура зарядки, поддержка в заряженном состоянии, компенсация саморазряда аккумулятора);
- барабан со специальным кабелем для диагностики глубоководных скважин на воду; барабан расположен на колесах для удобства работы и транспортировки с кабелеукладчиком и фиксацией от произвольного сматывания
- счетчик длины кабеля механический со сбросом, цена деления 10 см

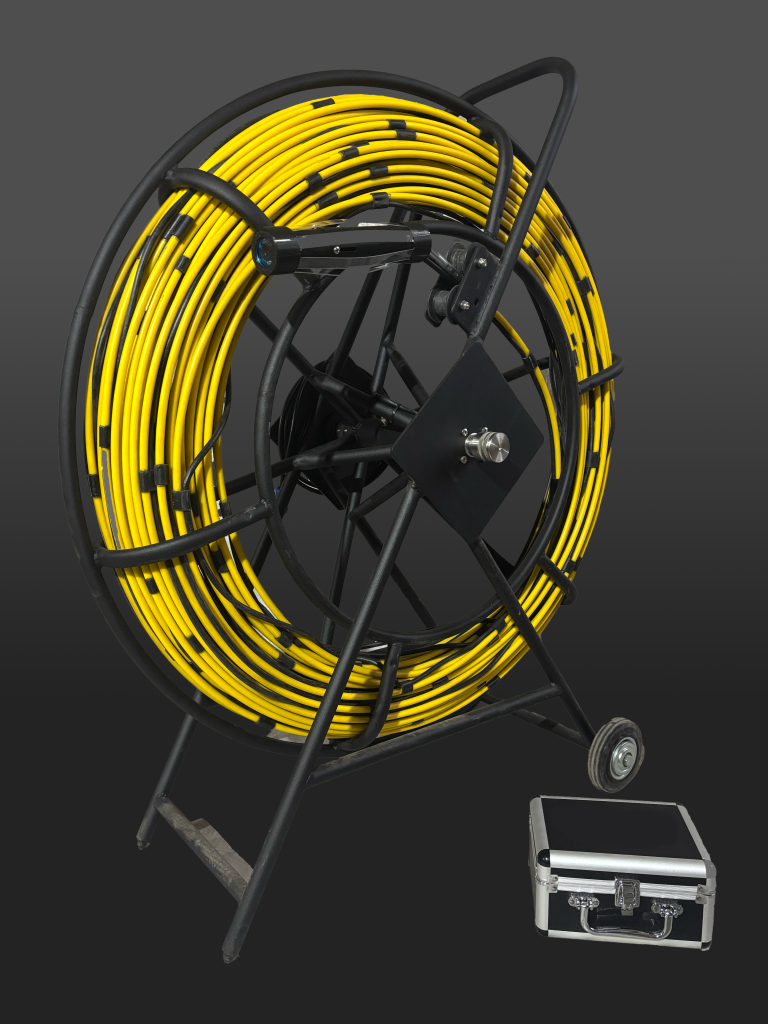

ВИС-10 Проталкиваемая видеоинспекционная (телеинспекционная) система
ВИС-10 - компактная переносная видео- телеинспекционная система для обследования и диагностики трубопроводов. Снабжена стеклопластиковым прутком и кабелем длиной 100 метров, цветной камерой, встроенным аккумулятором.
Видеоинспеционные (телеинспекционные) системы ВИС-10 применяются для мониторинга инженерных систем водоснабжения и канализацииобследования трубопроводов; диагностики трубопроводов, для контроля состояния колодцев, различных танков, емкостей, трубопроводов водо- и теплоснабжения, канализационных сетей, вентиляционных шахт, подземных участков трубопроводов тепловых сетей и т. п.
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ВИС-10
• Цветная водонепроницаемая видеокамера HD 1000 ТВЛ, в гермокорпусе IP68 (глубина погружения 10 м), фокусировка от 30 мм, F=4 мм. Рабочая температура -20°С…+60°С
• Подсветка – 12 сверхярких светодиодов
• Цветной LCD монитор 7”, 210х110х180 мм, с функцией видеозаписи, -10°С…+40°С
• Стеклопластиковый пруток длиной 100 м
• Встроенный аккумулятор 12 В, 4,5 Ач
• Счетчик метража со сбросом на ноль
• Тележка-центратор со сменными колёсами для осмотра труб диаметром от 100 до 400 мм
Видеопримеры применения многофункциональной видеоинспекционной системы
Осмотр скважины. Поиск потерянного в скважине насосаОсмотр канализации для выяснения причины засорения
